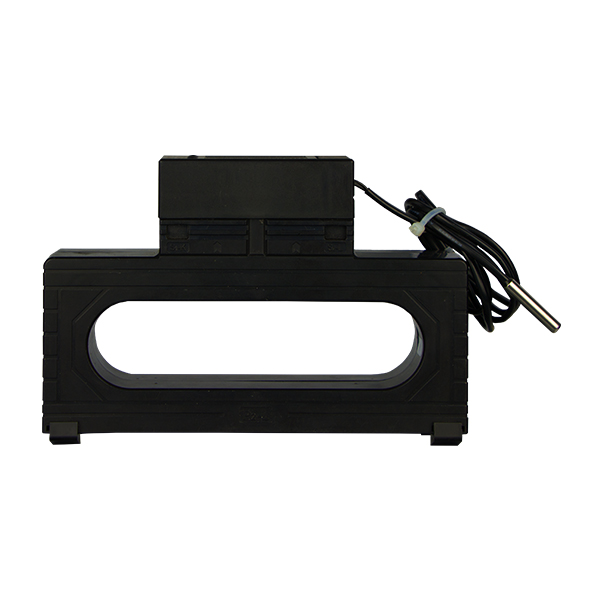

TS-DH-1815F組合式電氣火災監控探測器安裝技術參數特點

一、TS-DH-1815F組合式電氣火災監控探測器產品特點

1.布線方便：無極性，二總線。

2.強電保護：防止現場總線錯接AC220V造成產品損壞。

3.超低功耗：超低監視電流及報警電流。

4.防誤報警：探測器能夠識別主回路的大電流沖擊，有效防止沖擊電流帶來的誤報警。

5.精度高：檢測值與實際值誤差小于2%。

6.閾值可設：探測器的電流報警閾值在50mA～1000mA范圍內可設。

7.安全設計：強、弱電端子分離，標識明確，安全可靠。

8.安裝方式：導軌式安裝或螺絲安裝。
二、TS-DH-1815F組合式電氣火災監控探測器技術參數






內容


技術參數

工作電壓


總線16V～28V

監視電流


≤170μA

動作電流


≤200μA

主回路電流


250A

電流閾值


50mA～1000mA步長1mA可調

溫度閾值


70℃

報警時間


30s±1s

指 示 燈


工作燈，綠色，正常工作時閃爍

報警燈，紅色，正常工作時熄滅，報警時點亮

故障燈，黃色，正常工作時熄滅，傳感器自身故障時點亮

適用對象


電纜或母排

檢測對象


剩余電流+溫度

通訊距離


≤1200m

編碼方式


電子編碼，可在1～252之間任意設定

防護等級


IP30

殼體顏色


黑色

外形尺寸


123mm×192mm×45mm（長×寬×高）

穿線孔徑


150mm×38mm（長×寬）

重    量


約1144g

使用環境


溫    度：-10℃～55℃；

相對濕度≤95%，不凝露

執行標準


GB14287.2-2014《電氣火災監控系統第2部分：剩余電流式電氣火災監控探測器》

GB14287.3-2014《電氣火災監控系統第3部分：測溫式電氣火災監控探測器》
