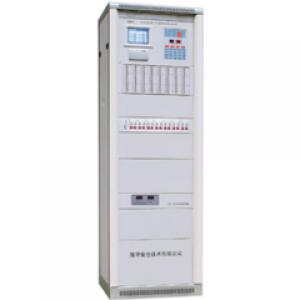

首安JB-TB-SL-M5000消防報警主機布線要求

(1)機內端子配線：所有引入線均剝開0.5cm，掛錫或用接線卡后接入端子。

(2)信號二總線：銅導線截面積≥1.5平方毫米的雙絞線或屏蔽雙絞線。回路導線總電阻＜50Ω，否則應考慮增大導線截面積。

(3)DC24V聯動電源線：銅導線截面積≥1.0平方毫米的雙絞線或BV導線。且回路導線總壓降≤3V。否則應考慮增大導線截面積。

(4)穿管要求：信號二總線應單獨穿入金屬管中，嚴禁與動力線、照明線、交流線、視頻線或廣播線等穿入同一管中。

(5)電纜豎井(溝)內的布線要求：信號二總線在電纜豎井(溝)也應單獨穿管或在金屬線槽內敷設。要求盡量遠離動力、照明等強電及視頻線，其平行間距應大于500毫米。

(6)接頭的處理：所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電。

JB-TB-SL-M5000消防報警主機端子圖與接線方式

JB-TB-SL-M5000消防報警主機端子圖與接線方式

(1)24V+、24V-：聯動24V

(2)CH1、CL1：內部CAN總線

(3)CH2、CL2：外部CAN總線

(4)回路總線：TC0+、TC0-；TC1+、TC1-；TC2+、TC2-；TC3+、TC3-；

(5)八路多線盤輸出：QD1+、QD1-、HD1+；QD2+、QD2-、HD2+；QD3+、 QD3-、HD3+；QD4+、QD4-、HD4+；QD5+、QD5-、HD5+；QD6+、QD6-、HD6+； QD7+、QD7-、HD7+；QD8+、QD8-、HD8+。
