DH-GSTN5300/11剩余電流式電氣火災監控探測器安裝特點
一、DH-GSTN5300/11剩余電流式電氣火災監控探測器概述

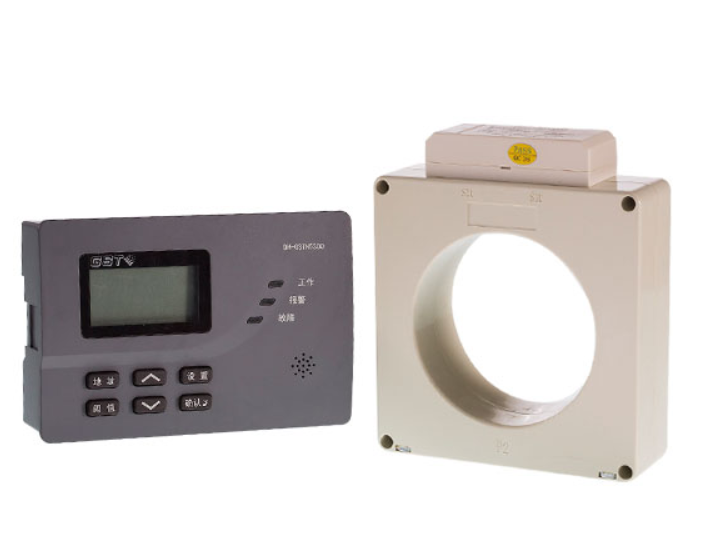

DH-GSTN5300/11剩余電流式電氣火災監控探測器為分體式單路探測器，與海灣的GST-DH9000電氣火災監控設備等構成電氣火災監控報警系統，適用于對各級保護對象的配電室低壓輸出側或配電柜、總配電箱、一二級配電箱等處供電線路的剩余電流的實時監測。
二、DH-GSTN5300/11剩余電流式電氣火災監控探測器特點

●探測器為分體式結構，外置剩余電流傳感器，布線簡便；

●傳感器的靈敏度高，線性度好，運行可靠，安裝方便；報警設定值可以從50mA到1000mA間設置，設置精度為1mA；

●液晶顯示：可顯示當前剩余電流值、報警設定值和地址，直觀方便；

●按鍵操作：可按鍵設置，亦可通過電子編碼器或電氣火災監控設備實現地址編碼和報警剩余電流值的設置，簡單易行，便于工程調試和維護；

●探測器由電氣火災監控設備的數字化通信總線供電且無極性連接、無需另接220V或24V電源，簡單方便；

●信號處理模塊體積小巧，可實現導軌安裝和面板安裝。
三、DH-GSTN5300/11剩余電流式電氣火災監控探測器產品規格

型號     DH-GSTN5300/11
工作電壓     總線24V,無極性
工作電流

<DC3mA
剩余電流報警設定值     50mA到1000mA(步進1mA)
主回路電流     0A~2000A
主回路電壓     <AC660V
報警響應時間     ≤30s
輸出觸點容量     1A/125VAC,2A/30VDC
環境溫度     -10℃~+60℃
相對濕度     ≤95%,不凝露
海拔     <3000m
外殼防護等級     IP30

四、DH-GSTN5300/11探測器所接傳感器技術參數

傳感器型號     GSTZCT-11
穿線孔徑(mm)     112
-大主回路電流(A)     800A
外形尺寸(mm)     164*194*55
安裝尺寸(mm)     129*75*7
安裝螺紋規格     M5
