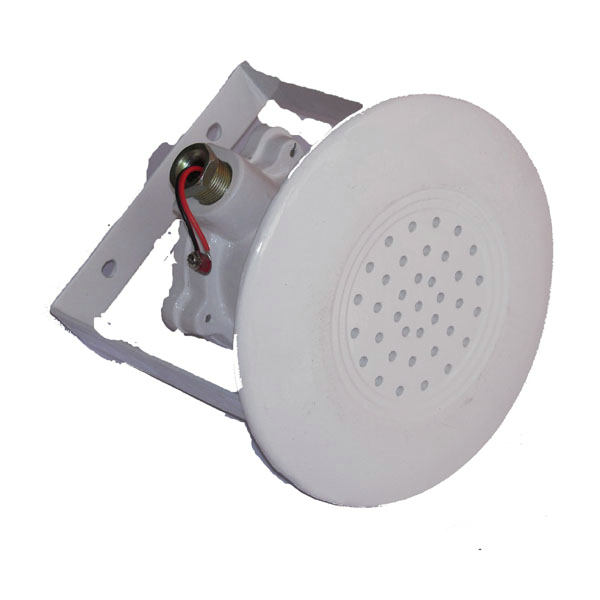

金鼎JDYS(3W)防爆音箱（有源）圓形安裝應了解技術特性
一、JDYS概述

JDYS防爆音箱（簡稱音箱）適用于安裝在含ⅡC級T6溫度組別的爆炸性氣體環境場所，用于現場廣播及擴音。本產品符合GB3836系列標準的要求，經--指定的檢測機構鑒定并取得了防爆合格證。

本防爆音箱（有源）內部裝有功率為15W的功率放大器，因此可采用小信號傳輸方式，用戶可不需要配接大型功率放大器。本產品具有信號衰減小、結構合理、造型美觀、聲音宏量、失真小、性能可靠、安裝方便等特點。
二、JDYS技術特性
音頻信號電壓

AC220V；AC127；

DC24V
防爆標志     ExdⅡCT6
靈敏度     90dB
使用環境

溫度：－20℃～＋50℃

相對濕度：≤95％不結露

大氣壓力：80kPa～110kPa
進線口徑     M22×1.5（進線口徑的數量及大小可以根據用戶的需求設計生產）
防護等級     IP65或無防護
三、JDYS結構特征

外形尺寸及阻抗
功 率     阻 抗     L     L1     L2
3W  5W     4Ω     175     175     102
10w 15W     4Ω     185     185     102
20W～200W     8Ω     218     218     140
安裝與布線

布線方式：鋼管布線、電纜布線

接線方式：四線制

A---音頻信號線正極；

B---音頻信號線負極；

C---電源負極；

D---電源正極

（DC24V時，B、C為音頻信號負極和電源負極的公共點，可采用三芯屏蔽電纜）

電纜選用：信號線采用小線徑屏蔽電纜；電源線采用截面積S≥1.5mm²的通用電纜

電纜引入：ⅡB級采用封口螺帽壓緊密封圈結構

ⅡC級采用密封填料函結構
