消防應急照明和疏散指示系統應用設計說明主要介紹了應急照明控制器、消防應急燈具專用應急電源、應急照明分配電裝置、消防應急標志燈具及消防應急照明燈具等相關內容。可作為集中電源集中控制型消防應急照明和疏散指示燈具產品的選型及應用設計參考資料使用。系統介紹：

　　1、聯動編程功能

　　可通過疏散配置軟件給控制器下載標志燈具的二次碼及安裝位置信息。

　　2、消防聯動功能

　　本系統可實現與火災報警控制器聯動。當火災發生或應急時，根據火災報警控制器的消防聯動公式生成逃生路線，及時引導人群疏散，增加了系統的實時性。

　　3、智能疏散終端

　　整個系統滿足GB17945-2010《消防應急照明和疏散指示系統》國標，疏散終端內嵌高性能微處理器，可配合控制器完成火災應急時的疏散指示功能，而且能夠及時、準確地顯示所有與其配接設備的工作狀態，在監控室中即可全部掌控所有終端設備的運行情況，消除疏散指示的盲區，提高設備的可靠性和實操性。

　　4、終端指示方向可調整性

　　標志燈具具有方向可調功能和頻閃功能，在火災發生時，應急照明控制器根據火災報警信息對標志燈具進行指示方向優化調整。可通過應急照明控制器設置標志燈具的工作模式，常亮或者頻閃，默認常亮。

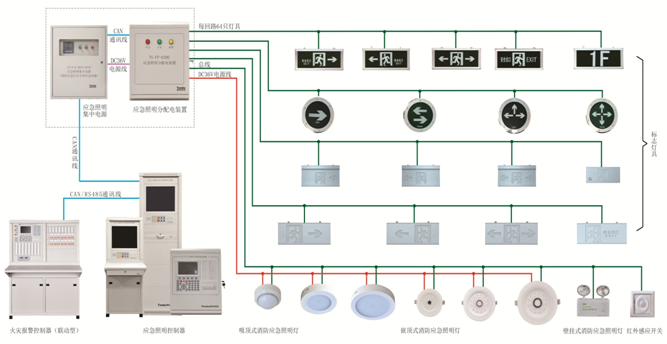

　　5、通訊拓撲網絡

　　每臺TS-C-6000控制器可管理8臺TS-D-0.22KVA-6300或TS-D-0.5KVA-6310消防應急燈具專用應急電源和總回路≤32回路的TS-FP-6206應急照明分配電裝置，每個總線回路有64個地址點，外接燈具總線回路總功率不得超過54W，系統-大容量為1152點。

　　每臺TS-C-6001控制器可管理125臺TS-D-0.22KVA-6300或TS-D-0.5KVA-6310消防應急燈具專用應急電源和128臺TS-FP-6206應急照明分配電裝置，每臺TS-FP-6206應急照明分配電裝置含有6個總線回路，每個總線回路有64個地址點，外接燈具總線回路總功率不得超過54W，系統-大容量為49152點。

　　6、接線、調試簡易性

　　標志燈具接線方式采用兩線制、無極性連接，即供電與通訊共用一組雙絞線，簡化了布線要求及調試難度，降低了成本。每個燈具占用一個總線地址號，使用我公司生產的手持編碼器進行編碼，方便快捷。
