一、AEC2301a氣體報警控制器主要特點



●4組總線回路傳輸，監控點位256點。系統抗干擾能力強，可分區布線、分區管理，布線經濟，安裝方便快捷；

●7″高分辨率真彩液晶顯示，類似windows窗口操作系統，菜單操作方便快捷；能實時同屏顯示報警信息、故障信息、探測器濃度等，中文氣體種類、報警位置可任意設置，方便系統查詢和維護；

●兩級報警值及三種報警方式（上升/下降/兩極）可任意設置，提升系統監控能力；

●具有1000條故障信息、1000條報警信息及100條開關機信息的歷史數據記錄的強大系統記憶功能，信息掉電不丟失；

●自動故障監測，能準確指示故障部位及故障類型，可任意屏蔽（或隔離）探測器或模塊，方便系統在線檢修；

●強大的邏輯編程能力以及輸出模塊的任意配制可實現各種類型外設的遠程自動控制；8個可編程應急按鈕可直接手動輸出控制信號；

●手/自動打印增添實時數據記錄功能；

●設置不同用戶操作權限，實現分級管理，避免誤操作；

●RS485總線通訊（標準MODBUS協議）接口，能實現與上位控制系統的通訊及火氣網絡系統聯網，提升系統集成度

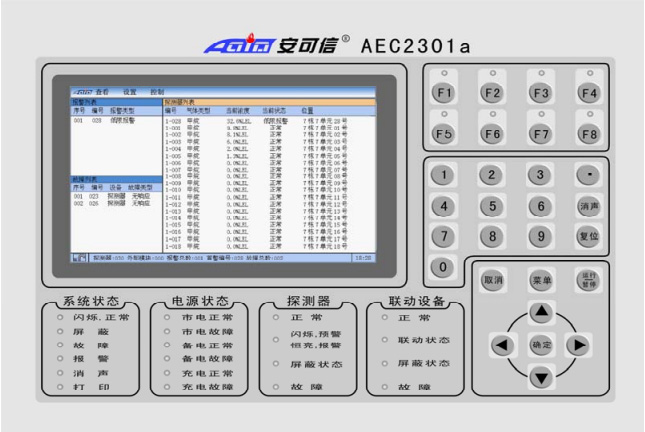

AEC2301a可燃氣體報警控制器面板

二、AEC2301a氣體報警控制器技術參數

工作電壓：AC176V～AC264V（50Hz±1%）

功耗：≤15W（不含配套設備）

使用環境：溫度-10℃～+50℃，濕度≤93％RH

信號傳輸：四總線制（S1、S2、+24V、GND）

信號傳輸距離：1500m（2.5mm2）

檢測氣體類型：%LEL、ppm、%VOL

容量：4組總線回路（每回路容量≤64點），總容量≤256點（含探測器及輸入/輸出模塊）

4組繼電器觸點容量：3A/DC24V或1A/AC220V

報警設置：低限報警、高限報警

報警方式：聲光報警

顯示：真彩色7″寬屏液晶中文顯示

外形尺寸：長×寬×厚：520mm×400mm×127mm

選配：備用電源：DC12V/7Ah×2

RS485接口板：AEC-RS485

打印機：AEC-PRT

安裝方式：壁掛或機柜

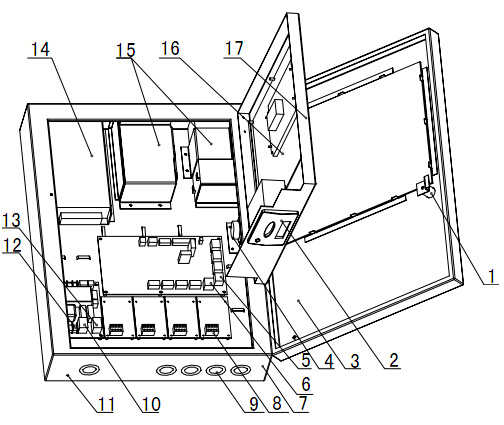

三、AEC2301a氣體報警控制器產品結構

1．方面鎖

2．打印機（選配）

3．機蓋

4．喇叭

5．內部輸出模塊接線端子（4組）

6．RS485總線通訊接口（選配）

7．底盒

8．總線接線端子（4組）

9．進線孔

10．主電開關

11．接地端子

12．電源接線端子

13．備電開關

14．開關電源

15．備用電源（選配）

16．液晶控制面板

17．控制面板框
