一、XSS-JKZJ6501 防火門監控器概述

XSS-JKZJ6501防火門監控器是防火門監控系統的核心組成部分，發生火災后如果控制器處于自動狀態時（自動控制指示燈點亮），監控器根據預先編制的聯動關系，自動聯動防火門，保證人員疏散通道的安全。

二、XSS-JKZJ6501 防火門監控器產品特性

1.滿足--標準GB29364-2012《防火門監控器》的要求，可以實現常開防火門的控制和常閉防火門的監管。

2.系統采用全總線二級控制架構，可以構成大容量監控系統，運行穩定可靠，安裝簡單，節省人力物力。

3.防火門監控器結構采用壁掛式結構，可攜帶32臺電源分機。

4.一臺電源分機可配接64個防火門（包括常閉防火門和常開防火門，其中采用電磁釋放器方式時，-多可控制16個常開防火門），一臺監控器-大可監控防火門數量為32×64＝2048個?！?/p>

5.防火門監控器可以通過網口、RS232、RS485或CAN接口與火災報警控制器進行通訊，接收火災報警控制器輸出的火災探測器信息，利用火災煙氣態勢信息控制常開防火門的關閉。也可以通過3路開關量接口接收火災報警控制器監視的防火分區狀態，按照預定的預案控制防火門的關閉。

6.防火門監控器采用嵌入式系統，顯示采用7寸LCD彩色液晶顯示屏，可直接在液晶屏上同時顯示設備狀態信息、設備位置信息、報警和啟動等文字信息，顯示內容豐富、直觀，方便用戶使用。

7.可現場編程，用戶操作分級。

8.具有歷史信息存儲查詢功能，存儲記錄≥2000條。

9.工作環境溫度：-10℃～+55℃，濕度＜95%RH。

10.控制器可記錄-近發生的2000條事件，包括火災報警、啟動、復位操作事件發生地址、日期、時間，用戶可以通過液晶屏進行事件查詢。

三、XSS-JKZJ6501 防火門監控器產品參數

產品型號	XSS-JKZJ6501
功能描述	分別配接32臺監控分機， 手動直接控制20個防火分 區內的常開防火門
主電	AC220V/50Hz
備電	4Ah/24V
功耗	<80W
外型尺寸	寬：435mm 厚：226mm 高：671mm
接線方式	2總線，與監控分機 CAN總線通訊
顯示方式	七寸彩色液晶
安裝方式	壁掛式，安裝于消 防控制室

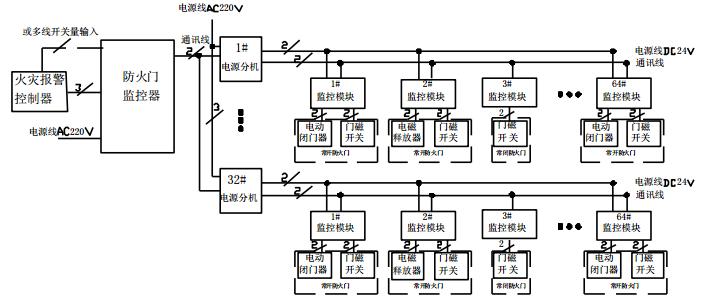

四、XSS-JKZJ6501 防火門監控器系統接線圖
