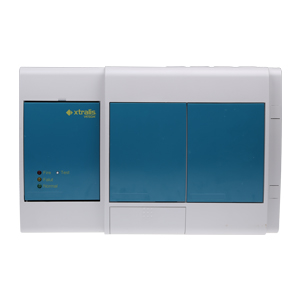

一、VLS-600四管四區空氣采樣煙霧探測器概述：

Xtralis VESDA VLS吸氣式感煙火災探測器與Xtralis VESDA VLP標準型吸氣式感煙火災探測器相似，但它在進氣口安裝了閥門裝置，加上它專有的軟件，就可以對4個VESDA扇區（采樣管）的氣流分別進行控制。這種配置使我們可以將單個的VESDA區域分為4個獨立的扇區。例如，可以在一個房間的各個獨立空間分別啟動滅火裝置。

VLS-600是如何工作的呢？

VLS-600探測器可以從所使用的所有扇區采集空氣樣品。當煙霧濃度達到了自適應掃描閾值，VLS探測器就會對所有采樣管進行快速掃描，確定煙霧來自哪根采樣管。根據產品設計，如果不止一根采樣管中有煙霧，則煙霧濃度-高的扇區就會被確定為“第1報警扇區”（FAS）。快速掃描結束且“第1報警扇區”確定后，VLS探測器還會繼續對所有4個扇區（采樣管）的火災發展情況進行密切監控，為該區域繼續提供全面的保護。每個扇區都可提供四級報警（警告，行動，火警1，火警2），用戶可以對各級報警的靈敏度進行設置，使每個扇區都能獲得-適當?shù)膱?bào)警閾值。

繼電器選項

VLS-600吸氣式探測器配備7個可編程繼電器。可以將這些繼電器安裝在遠程安裝盒中或19英寸機架上。

VESDAnet™

VESDAnet是Xtralis VESDA的容錯通訊網絡，探測器的狀態以及所有報警、維修和故障情況都可以通過VESDAnet網絡傳送至顯示器和外部系統。VESDAnet回路可以在設備之間提供穩固的雙向通訊，甚至在單點電纜發生故障時也能夠保持通訊的暢通。此外，用戶可以在單一位置，通過VESDAnet網絡對整個系統進行編程。這些就為模塊化的XtralisVESDA系統構建了強大的基礎。

AutoLearn™（自學習）和參考探測器功能

VLS-600吸氣式感煙火災探測器具備AutoLearn™（自學習）和參考探測器功能，能夠確保在不同的環境條件下都能達到-佳的探測效果，同時避免發生誤報。AutoLearn（自學習）功能可以監測環境情況，在系統調試過程中根據實際情況設定-適合的報警閾值（警告，行動，火警1，火警2）。

參考探測器功能可以確保被保護區內的環境污染不會對探測到的真實煙霧濃度造成影響。

二、VLS-600吸氣式感煙火災探測器性能特征

●能夠確定煙霧來自哪根采樣管

●自適應掃描閾值

●極寬的靈敏度范圍

●激光煙霧探測技術

●VESDAnet™通訊

●每個扇區都具備4級報警

●高效吸氣泵

●潔凈空氣屏障，保護光學元件不受污染

●更換空氣過濾器非常方便

●4根進氣管

●7個可編程繼電器

●AutoLearn™（自學習）

●Referencing（參考探測器）

●Eventlog（事件記錄）

●可選擇嵌入式安裝

三、VLS-600四管四區空氣采樣煙霧探測器技術特性：

型號	VLS-600
工作電壓	18–30VDC
尺寸（長高寬）	350mm×225mm×125mm
重量	3.8Kg
IP等級	IP30
測試達到	-10°C至55°C(14°至131°F)
探測器環境	0°C至39°C(32°至103°F)(建議值)
采樣空氣	-20°至60°C(-4°至140°F)
濕度	10%至95%RH，無冷凝
采樣管總長	200m(650ft)
單管-大長度	100m(325ft)
采樣管設計模型軟件	ASPIRE2™
采樣管尺寸	外徑25mm(1in)  內徑15至21mm(9/16in至7/8in)
覆蓋區域	隨地方技術規范與標準可高達2000平方米(21500平方英尺)
可編程繼電器	7個可編程繼電器觸點額定功率2A@30VDC
缺省設置	7繼電器，NO/NC觸點：警告，行動，火警1，火警2，維護，緊急故障，隔離
電纜接入	8x25mm(1in)的敲落孔位于不同的位置
電纜連接	螺絲接線端子0.2至2.5sqmm(30至12AWG)
報警靈敏度范圍	0.005%至20%obs/m(0.0015至6.25%obs/ft)
報警閾值設置范圍	Alert（警告）：0.005至1.990%obs/m Action（行動）：0.010至1.995%obs/m Fire1（火警1）：0.015至2.00%obs/m Fire2（火警2）：0.020至20.00%obs/m
事件記錄	以先入先出為原則，-多可存儲18,000條事件  AutoLearn（自學習）：-短15分鐘，-長15天，建議-短1天，在自學習期間，先前設定的報警閾值不會改變



　　電壓為24VDC時，功耗如下：



	吸氣泵，轉速3000rpm	吸氣泵，轉速3000rpm	吸氣泵，轉速4200rpm	吸氣泵，轉速4200rpm
	靜止?fàn)顟B(tài)	報警狀態	靜止?fàn)顟B(tài)	報警狀態
功率	5.8W	6.24W	6.72W	7.2W
電流	240mA	260mA	280mA	300mA

六、附件VESDA VLS系列各機型配置表：


VLS-600	VLS-200	VLS-204	VLS-210	VLS-214	VLS-700	VLS-300	VLS-310	VLS-304	VLS-314
LED狀態指示燈	◎	×	×	×	×	◎	×	×	×	×
LCD編程器	×	×	×	◎	◎	×	×	◎	×	◎
掃描型顯示器	×	×	◎	×	◎	×	×	×	◎	◎
7個可編程繼電器	◎	◎	◎	◎	◎	×	×	×	×	×
12個可編程繼電器	×	×	×	×	×	◎	◎	◎	◎	◎



　　注：◎代表該機型配置相應配件，×代表該機型不配置相應配件
