一、威士達VLP-400-CH吸氣式感煙火災探測器概述：

威士達Vesda VLP-400-CH極早期空氣采樣煙霧探測器屬塑料與合金構成，設置有探測器主機顯示面板，4根進氣管路，管路-長200米，-大保護面積2000㎡。單個地址點，通過內置按鍵對其多項功能設置在線編程。注：VLP-400-CH吸氣式感煙火災探測器僅針對中國大陸使用。

1、VLP-400-CH型吸氣式感煙火災探測器為管路采樣式、探測報警型、高靈敏型吸氣式感煙火災探測器。

2、VLP-400-CH空氣采樣煙霧探測器探測報警部分外形尺寸為350mm×225mm×125mm。

3、探測報警部分外殼材質為塑料。

4、具有1個探測室、4個吸氣管路、1個地址點。

5、吸氣管路單管-大使用長度為100m，4個吸氣管路總長度為200m，4個吸氣管路采樣孔數量總和-多為40個。

6、在連接下述吸氣管路狀態下進行一致性試驗和火災靈敏度試驗

1)吸氣管路的長度分別為100m、33m、33m、34m；

2)吸氣管路的內徑為21mm；

3)吸氣管路上的吸氣孔數量為40個；

4)吸氣孔的直徑為2mm；

5)吸氣管路具有38個角度為90°、曲率半徑為90mm的彎角

二、分型產品與主型產品的差異

分型產品與主型產品的差異：外形結構不同

三、VLP-400-CH吸氣式感煙火災探測器工作原理

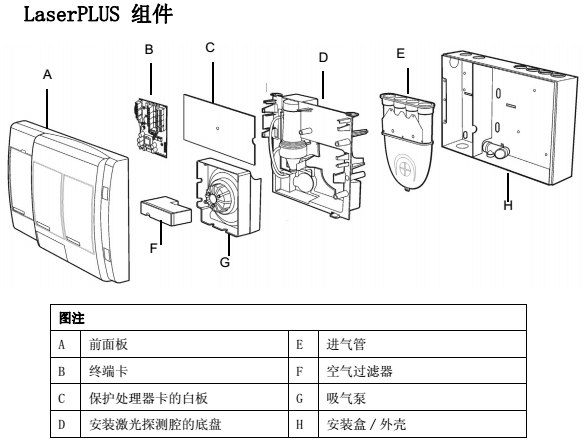

VESDA通過高效吸氣泵不斷地往采樣管網中采集空氣樣品，采樣空氣將通過二級過濾器，--級去除了空氣中的灰塵和雜物，過濾后的采樣空氣進入激光探測腔進行探測。

第二級過濾（精細過濾）后的潔凈空氣能夠保證探測器的光學表面潔凈無污染，確保探測器的校準穩定無誤，壽命長久。

采樣空氣經過濾器進入校準的探測腔，處于激光的照射下。如果空氣中存在煙霧，探測腔中的激光會發生散射，并立即被高靈敏度的接收系統所識別，該信號被處理后通過發光圖條、報警閾值指示器和/或圖形等方式顯示出來。VESDA探測器可以將該信息通過繼電器或高級接口（HLI）傳輸給火災報警控制盤、軟件管理系統或建筑物管理系統。

四、VLP-400-CH吸氣式感煙火災探測器技術參數

供電電壓：18–30VDC

功耗：24VDC

無顯示模塊或編程模塊

IP等級：IP30

運行條件：

測試達到：-10℃至55℃(14°至131°F)

探測器環境：0℃至39℃(32°至103°F)(建議值)

采樣空氣：-20°至60℃(-4°至140°F

濕度：10%至95%RH，無冷凝

吸氣泵，轉速3000rpm	吸氣泵，轉速3000rpm	吸氣泵，轉速4200rpm	吸氣泵，轉速4200rpm
	靜止狀態	報警狀態	靜止狀態	報警狀態
功率	5.8W	6.96W	8.16W	9.36W
電流	240mA	290mA	340mA	390mA
