一、vlf-250-02吸氣式感煙火災探測器概述

威士達VESDA VLF探測器(VLF-250-02)是一種用于保護250平米(2500平方英尺)以下小型重要環境的極早期預警煙霧探測器。VLF-250-02災探測器的工作原理是通過采樣管網上的采樣孔，不斷地采集空氣樣品，然后對采樣空氣進行過濾并傳送至探測腔，通過光散射技術，探測到微量的煙霧，VLF-250-02吸氣式感煙火災探測器的狀態信息在被顯示的同時還可以通過繼電器或備選的網卡進行輸出。

二、VLF-250-02吸氣式感煙火災探測器基本參數



型號	VLF-250-02
探測報警部分外形尺寸	250mm×180mm×92mm、480mm×125mm×130mm
電源部分外形尺寸	350mm×225mm×128mm
顯示器件	液晶顯示器
吸氣管路-大使用長度	25m
采樣孔-多數量	12個
重量	約2kg(4.4lbs)
額定IP	IP30
安裝方式	垂直、反向或水平
探測器環境溫度	0°C至40°C(32°F至104°F)
空氣采樣溫度	0°C至40°C(32°F至104°F)
濕度	5%至95%(無冷凝)
覆蓋區域	隨地方技術規范與標準可高達500m2
繼電器輸出	3個可轉換繼電器(火警1、行動、故障)，額定值為2A，30VDC(-大值)，NO/NC觸點
電纜接入	3個25mm(1.05in.)電纜接入口(1個后部接入，2個頂部接入)
電纜連接	接線端子0.2至2.5mm2(30至12AWG)

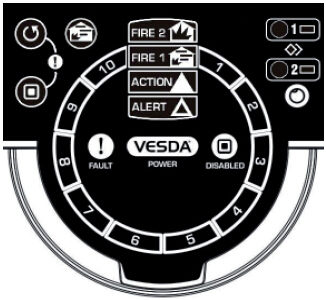

三、VLF-250-02吸氣式感煙火災探測器故障指示器圖例

　　開啟現場維護檢修蓋板后，用戶可使用復位、停用、火警測試、自學習以及即時故障探測等功能。啟動即時故障探測功能后，煙霧刻度即轉到默認指示器，刻度區域號碼與下列故障對應。在即時故障探測功能啟動后，煙霧刻度會轉換為故障指示燈，刻度的數字也會與下列故障相對應
故障指示器圖例：

　　1、過濾器

　　2、吸氣泵

　　3、高氣流

　　4、低氣流

　　5、n/a

　　6、外部設備/PSU

　　7、網卡

　　8、現場接線

　　9、自學習失敗

　　10、探測器故障

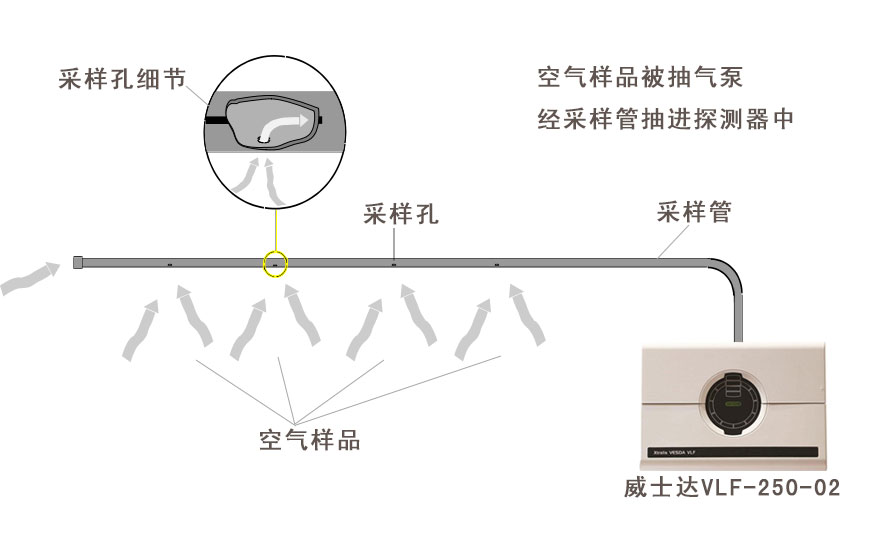

四、VLF-250-02吸氣式感煙火災探測器系統工作圖示

五、VLF-250-02吸氣式感煙火災探測器適用場所

　　設備的持續正常運行對業務發展的目標是否非常關鍵?所提供的服務水平是否非常重要?

　　Xtralis威士達VESDA吸氣式感煙火災探測報警設備可以對潛在火情發出極早期的報警，這就為及時排查并處理火情贏得了寶貴的時間，從而盡可能地避免發生損失、停工，以及因滅火系統的釋放而造成的浪費。

　　威士達VLF-250-02吸氣式感煙火災探測器適用于下列場所

　　1、煙霧難以探測的環境，如：

　　•服務器機房•無塵室•通訊設施•倉庫•中庭室內體育館•劇院•會展中心

　　2、難以接近探測器所在位置進行維護的環境，如：

　　•天花板上方空間和地板下區域•監獄和拘留所•電梯•通風管道•生產區域

　　3、需要隱蔽式探測的區域，如：

　　•現代化辦公設施•古建筑遺產•教堂•監獄和拘留所•藝術畫廊和博物館•聲名顯赫的住宅

　　

　　4、人員疏散非常困難的時候環境，如：

　　•購物中心•醫院•體育場•地下隧道•古建筑遺產•老年設施或兒童設施

　　5、環境條件極其惡劣的區域，如：

　　•電站•礦廠•公共交通•車工業•造紙廠和鋸木廠•生產線•冷庫•危險區域(FM，1級2部)

　　6、有滅火系統的時候可使用VLF-250-02吸氣式感煙火災探測器

　　•通訊網絡中心•服務器機房•指揮調度站•開關室
