一、TS-GSTN601消防電話分機特點

TS‐GSTN601消防電話分機是固定式消防電話分機，分機須與TSZ‐GSTN60總線式消防電話總機配合使用。TS‐GSTN601消防電話分機在正常監視狀態時，指示燈閃亮以指示工作正常，當發生緊急情況時，摘下電話手柄呼叫消防電話總機。分機撥碼開關預置7位編碼，有效編碼范圍1‐99。0及大于99的地址為無效地址。

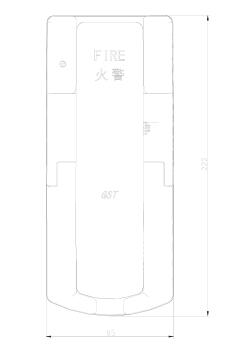

二、TS-GSTN601消防電話分機主要技術指標 型號 TS-GSTN601 環境溫度 ‐10～55℃ 相對濕度 ≤95％ 外殼防護等級 IP30 TS‐GSTN601分機待機狀態耗電 ＜1mA 通話狀態耗電：＜30mA TS‐GSTN601分機尺寸 外形尺寸：220mm×95mm×66.5mm(包括手柄) 安裝孔間距 60mm

三、TS-GSTN601消防電話分機結構特征與安裝

S‐GSTN601消防電話分機是采用86預埋合固定孔安裝方式。安裝時，先將本機下部機蓋打開，露出安裝固定孔，然后利用螺釘將本機在86預埋合固定孔上緊固連接。接線完成后，再將下部機蓋蓋好，固定。

本機背面的H+/H-端子連接有極性消防電話總線，導線應選用截面積大于1平方毫米的雙色雙絞線。

三、TS-GSTN601消防電話分機應用方法

TS‐GSTN601消防電話分機同TSZ‐GSTN60電話總機之間通過兩總線相連，兩總線分正負極性。調試時與TSZ‐GSTN60消防電話總機配合試驗。預置好分機編碼、確定安裝和接線正確無誤后，接通電源。在總機上通過“設在線分機”功能操作，而將本分機登錄到系統中。設置完成后，指示燈閃亮，表示分機處于正常待機狀態，摘后可呼叫總機進行通話。
