一、JTY-H-JBF4382型線型光束感煙火災探測器產品簡介

JTY-H-JBF4382型線型光束感煙火災探測器（以下簡稱：探測器）是反射式總線編址型線型光束感煙火災探測器，適用于青鳥消防11SF、51S系列控制器。通過繼電器輸出火警和故障信號，可與不同廠商的火災報警控制器連接。探測器配有激光模組和LED信號指示，整個調試過程方便，快捷，易于操作。

二、JTY-H-JBF4382型線型光束感煙火災探測器產品特點

●反射式線型光束感煙火災探測器,發射接收一體化設計；

●開關量信號輸出，可兼容任意廠家信號輸入模塊；

●調試簡單，激光模組快速定位反射器的安裝位置，LED指示信號強度；

●采用自動增益控制技術，背景信號自動補償，抗日光能力強；

●內置微處理器，全功能自診斷，擾動自動過濾技術；

●兩組獨立步進式精密微調，水平/垂直光學角度調整方便，校準精確。

三、JTY-H-JBF4382型線型光束感煙火災探測器主要參數

工作電壓	電源：DC18V~DC30V
工作電流	監視狀態：≤15mA
	報警狀態：≤35mA
	故障狀態：≤25mA
	調試狀態：≤25mA
繼電器觸點	-大電壓：DC30V，-大電流：2A
狀態指示	監視狀態：紅色指示燈閃亮
	報警狀態：紅色指示燈常亮
	故障狀態：黃色指示燈常亮
	調試狀態：綠色指示燈閃亮或常亮

四、JTY-H-JBF4382型線型光束感煙火災探測器安裝注意事項

●探測器正常工作需要穩固的安裝面，不應安裝到受周圍機械振動干擾較大的表面；

●探測器安裝時應防止太陽光、鹵素?zé)艄獾葟?qiáng)光源直接照射接收器。光源路徑與探測器光路夾角應大于5°；

●探測器光路需要暢通無阻且光路周圍1m范圍內不應有固定或移動物體；

●探測器不應安裝到存在大量粉塵或水蒸氣的場所；

●探測器安裝距側面墻和天花板均需大于0.5m；

●探測器安裝之前應確定好自己的地址，防止出現重碼的現象；

●探測器與反光板安裝距離在5m~50m之間時，需要使用2塊反光板。安裝距離在50m~100m之間時，需要使用4塊反光板。反光板組合使用時應當擺放緊密，反光板之間不應留有空隙。

五、JTY-H-JBF4382型線型光束感煙火災探測器接線及調試

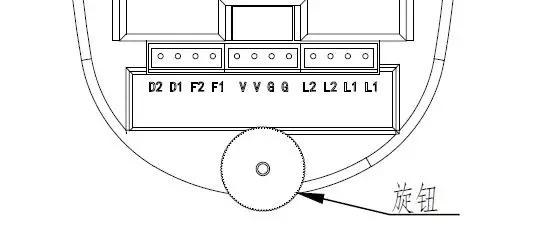

接線端子示意圖如下：

符號	D2/D1	F2/F1	V	G	L2/L1
名稱	故障繼電器	火警繼電器	24V	負極	回路芯線
