一、JBF-61S60消防設備電源狀態監控器功能特點

電源狀態監測及故障報警；

過壓故障報警：被監測電源電壓值大于額定電壓的110%；

供電中斷故障報警：被監測電源電壓值為0V或是與傳感器間的連線斷開；

錯相故障報警：接入傳感器的A、B、C三相的順序與被監測線路的A、B、C三相順序不一致；

缺相故障報警：三相三線或是三相四線傳感器少接入（或斷開）一路（A、B、C）相線；

監控器能實時接收傳感器采集到的消防設備主電源和備用電源的電壓、電流信號，當消防設備電源發生過壓、欠壓、缺相、錯相、供電中斷、電流過載等供電故障時能在100秒內發出聲、光報警信號；

本機狀態監測及故障報警；

監控器在自身主電源或備用電源故障；監控器與傳感器間回路總線發生短路、斷路故障；傳感器自身故障；回路板故障等情況下會在100秒內發出故障聲信號并點亮故障指示燈。

二、JBF-61S60消防設備電源狀態監控器技術參數

執行標準	GB 28184-2011《消防設備電源監控系統》
通訊方式	無極性二總線
主機容量	單回路，每回路252個地址點
通訊距離	≤1000米
安裝方式	壁掛式安裝
主電源輸入	AC220V，頻率50±1Hz
電源容量	系統電源容量24V/2A，外控電源容量為24V/3A
備用電源	12V/7Ah×2節
操作級別	設置3個操作級別，適用于不同級別操作人員分級管理
顯示功能	全中文真彩顯示屏
打印功能	配置微型熱敏打印機，可實時或選擇打印系統運行狀態信息
存儲容量	≥100000條
運行溫度	0℃～+40℃
存儲溫度	-20℃～+50℃
相對濕度	≤93%不結露
報警聲壓級	65dB～85dB
機箱尺寸	440mm×125mm×540mm（寬×厚×高）

三、JBF-61S60消防設備電源狀態監控器安裝與布線

全兩總線通訊、供電工作方式；

回路布線采用RVS-2×1.5mm2雙絞線即可實現1000米的傳輸距離；

主機采用高分辨率7英寸真彩液晶顯示屏，顯示信息豐富、美觀，人機交互直接、友善；

多級密碼設置功能，便于維護和管理；

大容量歷史記錄存儲功能，信息存儲容量可達100000條；

具有RS232/USB等通訊端口，便于各種數據的傳輸與存儲；

具有與JBF-11SF系列控制器間的聯網功能，網絡-多支持99臺主機互聯；

具有在線重設現場傳感器地址功能；

具有實時在線查詢傳感器所監測電壓、電流等數據信息的功能；

具有實時打印功能，可根據實際需求設置打印控制器存儲的各種類型信息。

四、JBF-61S60消防設備電源狀態監控器組成結構

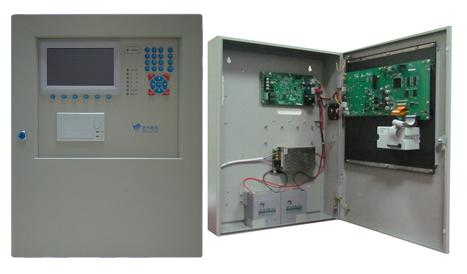

JBF-61S60消防設備電源狀態監控器主要包括：一塊鑲嵌7”液晶真彩顯示屏的操作控制盤（JBF-61S60DP）、一塊單回路板（JBF-61S60LA）、一臺帶備電管理功能的雙路輸出消防電源（DC27V/140W）和一組電池（7AH/12V）。
