J-SAP-EI6023型消火栓按鈕（以下簡稱按鈕）為戶內型，可置于消火栓箱內。無地址編碼，多只并聯配接J-EI6032型中繼模塊使用（一般每層樓的按鈕并聯后接一只中繼模塊）。發現火警時，壓下啟動零件便可通過J-EI6032型中繼模塊向控制器手動輸入啟動信號，同時點亮“啟動”燈，控制器收到啟動信號后，通過控制輸出模塊啟動消防泵。接收到消防泵運行反饋信號后，消火栓按鈕“回答”燈點亮。提供一組常開點供啟動消防泵使用，當壓下啟動零件時，常開點閉合。按鈕復位采用鑰匙插入前面板上鑰匙孔內順時針旋轉即可。



二、J-SAP-EI6023型消火栓按鈕性能特點

獨創旋轉式結構，便于安裝。

采用專用鑰匙復位。

“回答”燈可根據消防泵運行狀態由外部24V直接點亮。

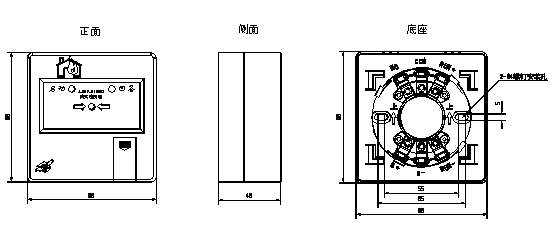

三、J-SAP-EI6023型消火栓按鈕外形及安裝尺寸





四、J-SAP-EI6023型消火栓按鈕主要技術指標

型號：J-SAP-EI6023

使用環境溫度：-10℃~+55℃

使用環境濕度：＜95RH（不凝露）

工作電壓：24V直流電壓

內部按鍵觸點容量：DC24V/0.1A

外殼防護等級：IP30

線  制：二線制，有極性



五、J-SAP-EI6023型消火栓按鈕安裝與接線



安裝

消火栓按鈕應安裝在明顯和便于操作的墻上，距地高度1.5m，安裝應牢固，不得傾斜，應防止水濺、水淋；外接導線應留有0.10m的余量，端部應有明顯標志。

將按鈕底座用兩只M4螺釘按照箭頭方向固定在墻面上，底座上接好線后，將按鈕套在底座上，順時針旋轉至聽見“喀噠”聲即可。拆卸時，一邊向底座方向按壓，一邊逆時針旋轉，即可拆下。　

接線

應選用截面積不小于1.0mm2的多股銅芯雙絞線。將同一樓層多只按鈕底座上的“S+”串聯后接中繼模塊的“電源”端子，“S-”串聯后接中繼模塊的“信號”端子，不能接反，否則不報警。-末端底座的“S+”和“S-”間應接終端負載電阻（1/4W，3kΩ），否則會報線路斷線。

“NO”和“COM”為按鍵的一組常開點，根據需要使用（若用于直接啟泵，可與控制消防泵啟動的輸出模塊繼電器的“常開”和“公共”觸點并聯）。

使用外部設備提供的24V電源點亮“回答”燈，此時需將“RUN+”接DC24V+，“RUN-”接DC24V-。一般將RUN+接消防泵交流接觸器的無源常開點一端（其另一端接DC24V+），RUN-接DC24V-。

注：本產品不適用于室外、潮濕場所以及可能對殼體造成腐蝕、破壞的場所。
