一、J-EI6042型輸入/輸出模塊性能特點

電子編碼，唯一ID，控制器在線編址或編碼器設地址，自動登錄，安裝調試方便。

雙輸入、雙輸出端口，可單獨編程，分別使用，亦可組合使用。

可檢測設備側信號輸入線斷路故障。

可檢測24V斷線故障。

新型插拔式結構，安裝、接線方便。

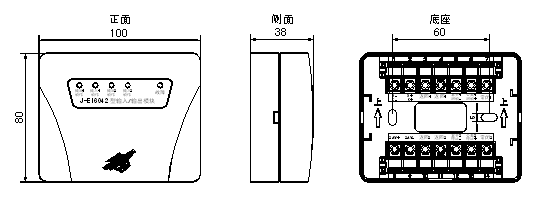

二、J-EI6042型輸入/輸出模塊外形及安裝尺寸

三、J-EI6042型輸入/輸出模塊主要技術指標

型號	J-EI6042
使用環境溫度	10C+50C
使用環境濕度	＜95RH（不凝露）
總線工作電壓	24V脈動電壓
線制	兩總線（無極性） DC24V電源（有極性）
24V電源	DC24V1015
監視電流	＜0.35mA（總線）；＜1.0mA（DC24V）
總線長度	≤2000m
動作電流	＜2.5mA（總線）；＜40mA（DC24V）
負載電阻	1/4W47k（白色套管）
繼電器觸點	兩組常開常閉,DC30V/5A
外殼防護等級	IP30

四、J-EI6042型輸入/輸出模塊安裝及接線

安裝

輸入/輸出模塊一般安裝在受控設備附近，也可集中安裝于模塊箱內。

安裝模塊時，先用M4螺釘將底座固定在DH86預埋盒上，接線完畢后，將模塊扣合在底座上。

接線

不可直接控制交流強電，應通過中間繼電器轉換！

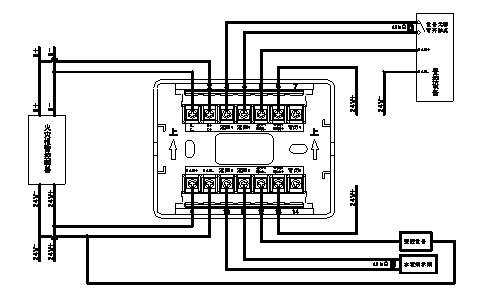

模塊的“返回”端應接設備的無源觸點，不能接有源信號！
