一、FMST-FXR-61R吸氣式感煙火災探測器概述

FMST®FXR系列是一款用于保護各類機柜、配電柜或小型密閉通訊模塊機房等重要環境的專用嵌入式機柜高靈敏度吸氣式感煙探測器，其靈敏度范圍從0.001%到4%obs/m。它同樣具備包括極早期報警在內的所有吸氣式煙霧探測技術性能的優越性特點，具有極高性價比的優勢。1U的標準尺寸，使其能直接嵌入在機柜中，為機柜、配電柜或小型密閉通訊模塊機房提供了理想的火災探測解決方案。

二、FMST-FXR-61R吸氣式感煙火災探測器技術參數

品牌	福莫斯特	型號	FMST-FXR-61R
名稱	精巧型吸氣式感煙火災探測器	電源輸入	電壓：24 VDC(18-32 V DC) 功耗：6.2W（正常狀態：260mA,報警狀態：290mA）
外形尺寸(寬x高x深)	223mmx44mmx282mm	凈重	1.9kg
IP等級	IP50	測試運行條件	工作溫度：-10℃至45℃  CCCF測試：0℃至40℃  工廠測試：-13℃至58℃  工作濕度：0至95%(無冷凝)
采樣管網	6x10m（-長）	采樣管尺寸	外徑：8mm，內徑：5mm
繼電器輸出	4個繼電器(火警、預警、自定義、故障)，額定電流2A	電源電纜接入線徑	3x1.5mm2
信號電纜接入線徑	1.5mm2	接口	通用輸入接口(GPI)可提供遠程復位
報警范圍	0.005至4%obs/m	報警閾值設置范圍	預警、行動：0.005至2.00%obs/m  火警1、火警2：0.15%obs/m以上  單個報警延時：0至30秒  兩種報警閾值設置：基于事件或GPI
事件記錄	20,000條事件記錄， 包括煙霧濃度、氣流值、探測器狀態及故障等	煙霧與氣流自學習	根據煙霧濃度及氣流水平自動設置合理的報警閾值。 -短5分鐘，-長15天(默認為14天)



三、FMST-FXR-61R吸氣式感煙火災探測器工作原理

FMST-FXR-61R吸氣式感煙火災探測器的工作原理是通過采樣管網上的采樣孔，不斷地采集空氣樣品，然后對采樣空氣進行過濾并傳送至激光探測腔，通過光散射技術，探測到微量的煙霧，然后根據煙霧濃度和預設的環境參數產生一個適宜的輸出信號，從而發出各級報警。
FMST-FXR-61R探測器采用了-新的第三代FMST®探測器經過實踐證明行之有效的探測技術，同時優化了吸氣泵的設計，并將所有元件模塊化組合，裝配在小型外殼內，并帶有簡單明了的顯示與設定裝置。

四、FMST-FXR-61R吸氣式感煙火災探測器構成

　　FMST-FXR-61R探測器由兩部分組成：主機和前面板。主機外殼容納了所有探測器的關鍵部件，主處理器電路板和探測腔等所有易損件都安裝在一個體積很小的金屬盒內，這樣就可以在安裝和維護過程中使其免遭破壞。

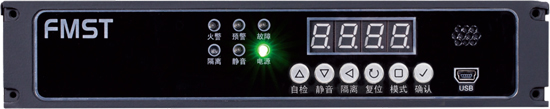

　　前面板（顯示面板）：

　　●4LED字段：報警時間和故障代碼及蜂鳴器

　　●6個LED指示燈：電源、預警、火警、故障、隔離、靜音

　　●6個按鍵：復位、隔離、靜音、自檢、模式和確認

　　●USB接口

五、FMST-FXR-61R吸氣式感煙火災探測器特性

　　●吸氣式高靈敏探測技術

　　●報警面板顯示煙霧信息

　　●先進的激光總成

　　●4級報警

　　●1U19寸標準機柜尺寸

　　●煙霧和氣流自學習

　　●采樣孔靈敏度高于0.8%obs/m

　　●可現場更換空氣過濾單元

　　●單地址點

　　●體積小，節省機柜空間

　　●高效吸氣泵

　　●可編程的通用信號輸入(GPI)

　　●一臺機器可保護1-3臺標準機柜

　　●6個毛細采樣管采樣接口，每根采樣管可長達10米

　　●通過編程操作板上的按鍵，對主機進行多項功能設置

　　●可使用PC進行遠程編程和監控

　　●多達20,000條事件記錄

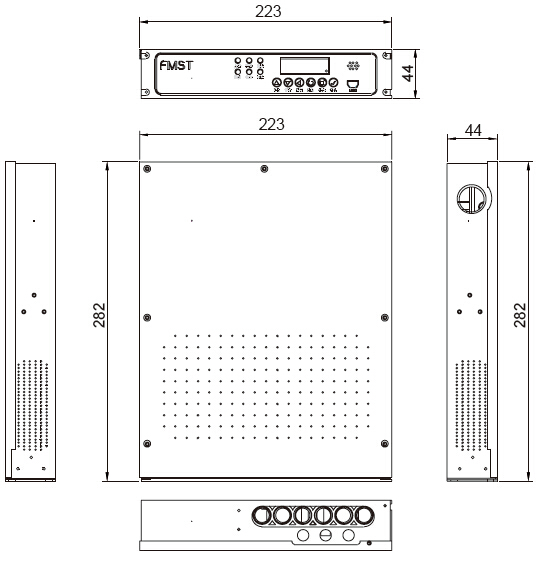

六、FMST-FXR-61R吸氣式感煙火災探測器尺寸
