一、FDCIO181-2輸入/輸出模塊產品功能概述：

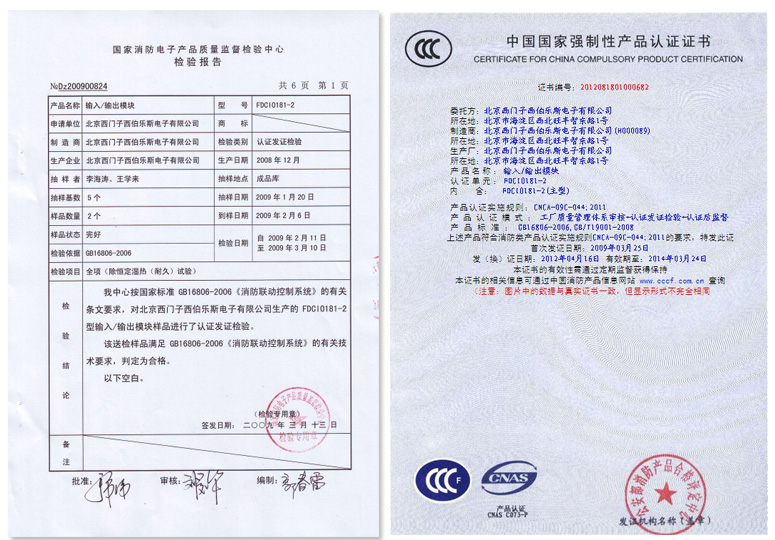

•滿足--標準GB16806-2006《消防聯動控制系統》

•2路輸入，2路輸出

•輸入開/短路監視

•輸出開/短路監視（有輸出動作時除外）

•LED指示燈顯示輸入/輸出狀態

•輸出的監視與非監視功能可通過跳線和控制器參數設置進行切換

•輸出控制2A@24VDC

•信號分析采用微處理器控制

•全自動地址設定，無需編碼器設置或者撥碼開關

•通過FD18-BUS供電

•通過FD18-BUS與控制器通訊（獨立地址）

•可直接安裝在干燥環境，如安裝在保護盒內，可用于潮濕、粉塵環境

通過輸入信號可監視無源干接點的狀態，每個輸入信號可配置為以下工作方式：

•狀態輸入或火警輸入

•開路或開路/短路監視

•在狀態輸入時，因繼電器狀態不同可設置為：

-常閉觸點NC輸入

-常開觸點NO輸入

狀態輸入和火警輸入火警輸入一旦啟動即觸發火警，狀態輸入一旦啟動即觸發監視狀態改變。

線路監視

監視輸入線路的“開路”或者“開路及短路”故障。為實現上述功能，

須在輸入線路上連接終端電阻。當輸入線路發生短路時，向控制器發出

故障信號。輸入信號應為無源信號。

二、FDCIO181-2輸入/輸出模塊主要參數：

工作電壓12~32VDC

靜態電流0.56mA

動作電流0.85mA

輸出

-容量（每信道）2A@24VDC

-終端電阻3.3kΩ

-二極管1N5404

輸入

-終端電阻3.3kΩ/680Ω

工作溫度0~42°C

貯存溫度-20~75°C

相對濕度≤95%

通訊協議FD18-BUS

負載因子5

接線端子1.0~1.5mm²

顏色

-外殼白色，RAL9010

-盒蓋透明

防護等級EN60529/IEC529

-帶輔助保護盒FDCH221IP65
